Контроллер ABC является центральным звеном системы «Access Net». Контроллер содержит конфигурацию всех подключенных к нему периферийных устройств, собирает информацию об их текущем состоянии и управляет периферийными устройствами согласно заложенной программе. Связь контроллера с периферийными модулями обеспечивается при помощи интерфейса RS-485. Контроллер имеет 2 канала RS-485 для удобства разводки линий связи. Порты RS-485 могут быть оснащены гальваноизолированными интерфесами.

Контроллер имеет также 1 канал интерфейса RS232, по которому осуществляется связь с компьютером. На один COM порт компьютера может быть подключен только один контролер ABC. Контроллер поддерживает систему команд, позволяющую компьютеру оперативно получать информацию о событиях в системе и текущем состоянии периферийных устройств, а также дистанционно управлять устройствами. При отсутствии связи с компьютером контроллер работает по заданной программе и заносит события в буферную память.

АВС может контролировать до 64 считывателей. Контроль периферийных устройств обеспечивается посредством периферийных модулей. Связь с периферийными модулями осуществляется при помощи RS-485 интерфейса.

 Контроллер выпускается в нескольких версиях:

Возможности \ Версия	1.1	1.2	2.1	2.2	8.1	8.2	9.1	9.2
Количество карточек	7000	28000	5000	22000	7000	28000	5000	22000
Буфер событий	4600	20000	4600	20000	4600	20000	4600	20000
Поддержка комбинированных считывателей (карточка + PIN код)	-	-	+	+	-	-	+	+
Временные зоны (разграничение доступа по времени)	-	-	-	-	+	+	+	+
Автоматический переход на зимнее/летнее время	-	-	-	-	+	+	+	+
Поддержка списка хозяев помещения (доступ при наличии/осутствии хозяина)	-	-	-	-	+	+	+	+

ABC поддерживает 64 уровня доступа и 64 временные зоны.

Регистрация карточек и изменение их свойств осуществляется в рабочем режиме без перевода контроллера в режим программирования.

ABC поддерживает 128 дневных расписаний. Временные зоны могут иметь периодичность от 1 до 255 дней, количество временных интервалов в течение дня &#151 4.

ABC поддерживает механизм замкнутых зон доступа, позволяющий организовать контроль повторного входа карточки в зону.

ABC контролирует состояние датчика вскрытия корпуса и параметры питающего напряжения.

Контроллер имеет 8 двухпозиционных микропереключателей для установки адреса и скоростей обмена по каналам связи.

Контроллер имеет 11 светодиодов для индикации режимов работы.

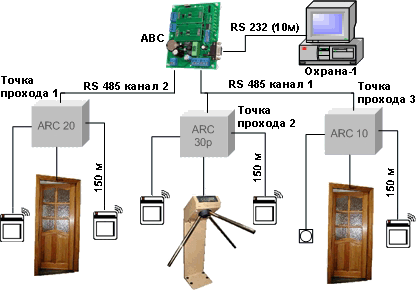

Структурная схема системы контроля доступа на основе контроллера ABC.

Технические возможности:

• память на 7 000 &#151 28 000 карточек;
• ёмкость буфера событий &#151 4600 &#151 20 000;
• 64 временные зоны;
• 64 уровня доступа;
• 128 дневных расписаний;
• до 64 считывателей или считывателей-клавиатур (посредством
  модулей ARC);
• 1 порт RS 232 для связи с компьютером;
• 2 порта интерфейса RS-485 для связи с периферийными устройствами
  (рекомендуемое расстояние до 1200 м).

Технические характеристики:



Требования по питанию	+11…+14 Vdc; 0,500 А
Рабочая температура	0…50°С
Относительная влажность	0…95%, без конденсации
Габаритные размеры	153×140 мм
